Entrées de bâtiments Entrées individuelles pour bâtimentÀ travers le mur - Le mur existe déjà (construction ouverte)

Fibre optique - point d'insertion dans la maison

pour bâtiment avec ou sans cave

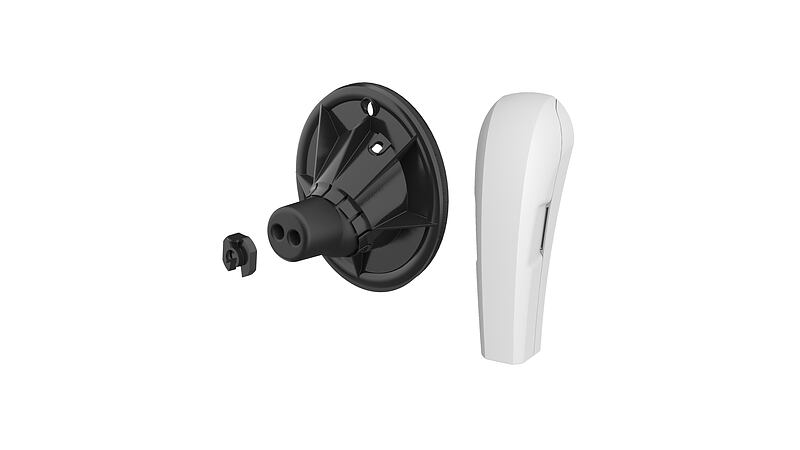

GFH20 PRO

Dans la liste de favoris

Périphérique universel d'entrée pour bâtiment avec système d'injection de membrane pour perçages dans les types de murs les plus courants
Permet une installation horizontale ou oblique avec une inclinaison de 45 °
Étanchement n'altérant pas les conduites des câbles de fibres optiques au moyen de lèvres d'étanchéité

Pour étanchement fiable des câbles de fibre optique.

Lorsque l'on passe la vidéo, les données sont envoyées à YouTube. Les déclarations de confidentialité de YouTube et de Hauff-Technik s'appliquent.

Informations

Avantages:

Installation rapide en quelques minutes
Diamètre de perçage réduit Øi 20 mm
Raccordement mural pour la déviation guidée et la protection mécanique des câbles à l'intérieur du bâtiment

Contenu de la livraison:

1 x GFH20
1 x résine bi-composants Hauff Resinator, 80 ml
1 x buse de mélange
1 x élément de raccordement mural
par variante : nombre adéquat de pipes de serrage

Dimensions:

Domaine d'application : 2 câbles électriques de Øa 7-10 mm ou 1 câble à fibre optique de Øa 6 - 13 mm ou 1 câble à fibre optique de Øa 12 - 16 mm
Pour trous de Øi: 20 mm
Pour épaisseurs de mur à partir de 100 mm

Domaine d'application:

Classe d'influence de l'eau DIN 18533 : W1-E et W2.1-E
béton étanche classe de sollicitation 1 et 2

Matériau:

Bride : ABS
Insert à bille : EPDM
Ruban d’étanchéité : caoutchouc-mousse
Rondelle de montage : PA
Pipe de serrage : ABS

Étanchéité:

étanche au gaz et à l'eau jusqu'à 1,0 bar

Téléchargements

Prospectus

Safety Data Sheet Resinator 10.04.2024 (PDF)
Télécharger

Notice de montage

GFH20 PRO (PDF)
Télécharger

Rapports d'essai

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

Nombre câbles/médium	Convient pour une conduite de Ø (mm)	Code d’article	Numéro d’article	GTIN
2	7 - 10	GFH20 2x7-10 PRO ¹⁾	2900001311	4052487209823	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
1	6 - 13	GFH20 1x6-13 PRO	2900001313	4052487209847	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
1	12 - 16	GFH20 1x12-16 PRO	2900001315	4052487209861	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
