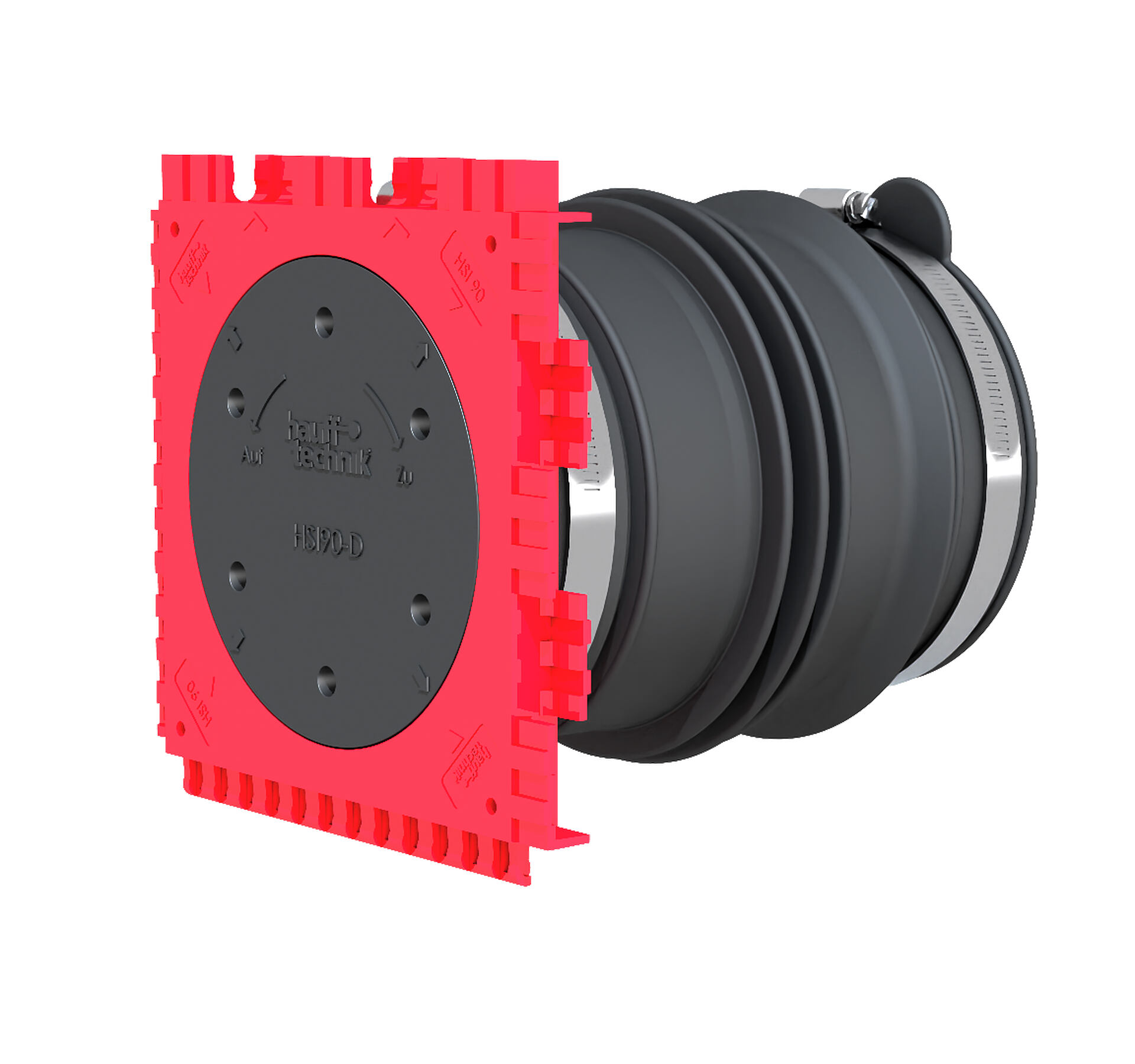

Passage étanche simple face avec manchette en caoutchouc pliable

pour le scellement dans le béton et le raccordement de gaines de protection de câble

HSI90 KMA

Dans la liste de favorisDans la liste de favoris
USP
  • Grâce à la technique de manchons pliables, aucun composant additionnel de raccordement de tube n'est nécessaire
  • Raccordement élastique et stable grâce à une profondeur d'insertion accrue, même en cas de déviation de la gaine de protection de câble
  • Possibilité de raccordement côté intérieur pour les systèmes d'étanchéité pour câbles

Informations

Avantages:

  • Profondeur d'insertion définie de la gaine de protection de câble grâce à la butée présente dans la manchette
  • Déjà disponible à partir d’une épaisseur de paroi de 120 mm
  • Étanchéité à la pression par rapport au béton par joint à 3 nervures , à partir d’une épaisseur de paroi de 150 mm avec deux joints à 3 nervures

Contenu de la livraison:

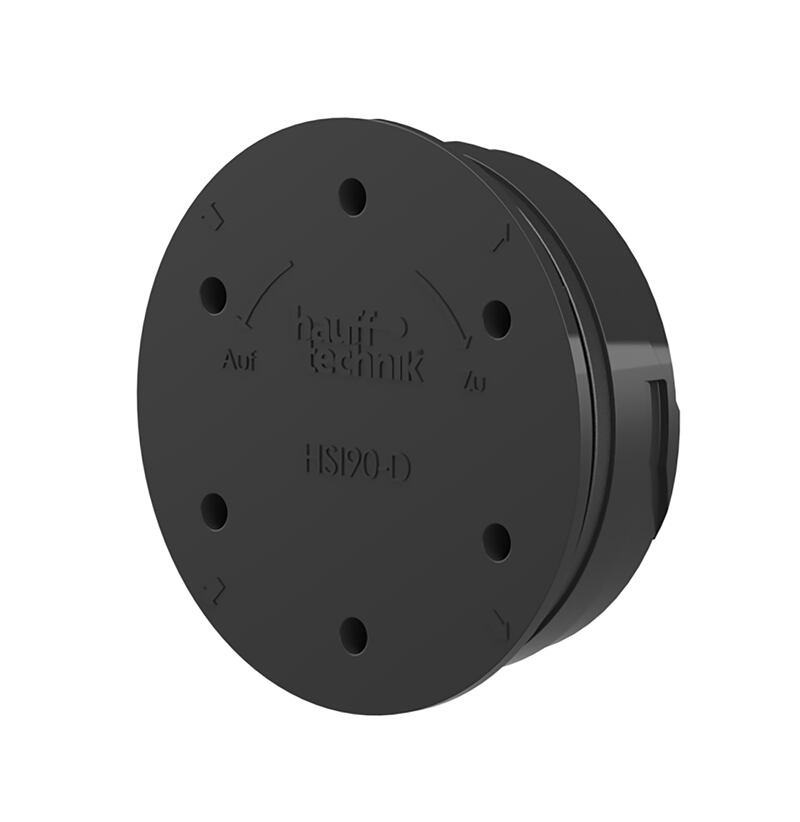

  • Couvercle de fermeture étanche à la pression
  • 1 couvercle de fermeture
  • Collier de serrage

Dimensions:

  • Dimensions du cadre : 145 x 145 mm (par passage étanche)

Matériau:

  • Passe-câbles : ABS
  • Couvercle de fermeture : ABS avec garniture d'étanchéité en EPDM
  • Tube intermédiaire : PVC
  • Manchette : EPDM
  • Colliers de serrage : W4
  • Couvercle de fermeture : PP

Étanchéité:

  • étanche au gaz et à l'eau
  • Étanchéité au Radon
Téléchargements

Notice de montage

BIM

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

Épaisseur de paroi (mm) Tuyau-Ø (mm) Code d’article Numéro d’article
120 92 HSI90 1x1 KMA94/120 3030666272
Téléchargement du fiche technique et textes descriptifs
title=
140 92 HSI90 1x1 KMA94/140 3030666276
Téléchargement du fiche technique et textes descriptifs
title=
150 92 HSI90 1x1 KMA94/150 3030666277
Téléchargement du fiche technique et textes descriptifs
title=
200 92 HSI90 1x1 KMA94/200 3030666279
Téléchargement du fiche technique et textes descriptifs
title=
240 92 HSI90 1x1 KMA94/240 3030670044
Téléchargement du fiche technique et textes descriptifs
title=
250 92 HSI90 1x1 KMA94/250 3030666280
Téléchargement du fiche technique et textes descriptifs
title=
300 92 HSI90 1x1 KMA94/300 3030666362
Téléchargement du fiche technique et textes descriptifs
title=
350 92 HSI90 1x1 KMA94/350 3030666364
Téléchargement du fiche technique et textes descriptifs
title=
400 92 HSI90 1x1 KMA94/400 3030666365
Téléchargement du fiche technique et textes descriptifs
title=
Plus de variantes
